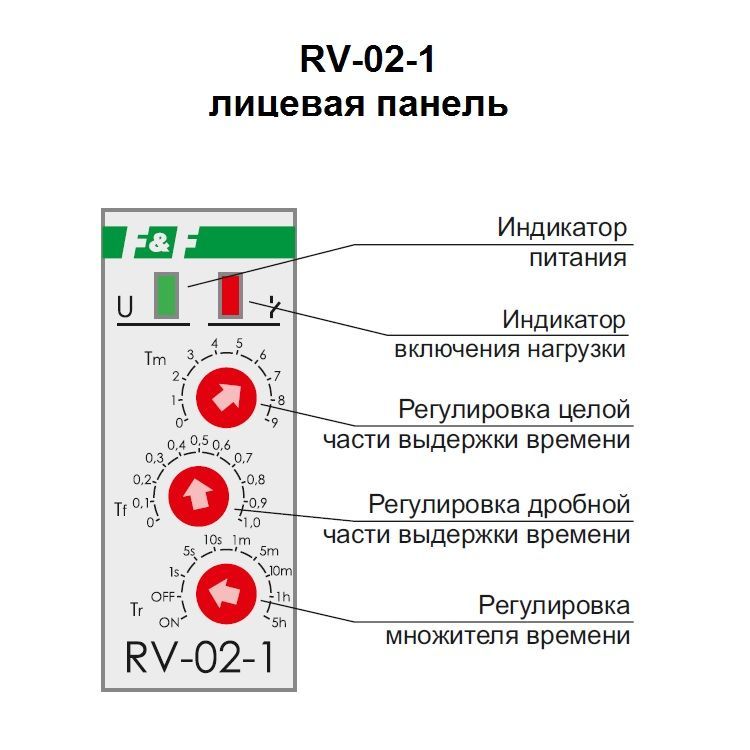

Реле времени RV-02-1/ С задержкой выключения ,4 режима работы, вход управления, 1 модуль, монтаж на DIN-рейке
от 6 141 ₽ — самая выгодная цена среди маркетплейсов.
Отличительные особенности:С задержкой выключения.
4 функции
Напряжение 230 В; 50 Гц
Диапазон выдержки времени 0,1 сек - 50 ч.
Контакт 1NO/NC,
Максимальный ток 16 А,
Вход управления.
Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Особенности
Наличие входа управления.
Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления реле контакты 11-12 замыкаются и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакты 11-12 размыкаются, замыкаются контакты 10-11. В таком положении реле находится до отключения питания или поступления сигнала управления. Во время отсчёта реле не реагирует на сигнал управления.
2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При снятии сигнала со входа управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). Во время отсчёта реле не реагирует на сигнал управления.
3. Выдержка времени с запуском по переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
4. Включение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
